ASJ10-GQ系列自復式過欠壓保護器
電力監控與保護系列
產品簡介
功能：
ASJ10-GQ系列自復式過欠壓保護器（以下簡稱ASJ），適用于單相交流電壓230V或三相電壓400V，頻率50Hz，額定工作電流至63A及以下的用戶或負載。由中性線故障引起的單相或三相線路過、欠電壓時，保護器對用電設備進行保護。
ASJ系列產品集線路過電壓、欠電壓保護功能和線路正常電壓自動延時復位功能。產品主要應用于住宅分戶箱進線或單相或三相用電設備配電線路的保護，產品體積小、精度高、結構緊湊、安裝方便，是民用建筑領域中的安全保護裝置。

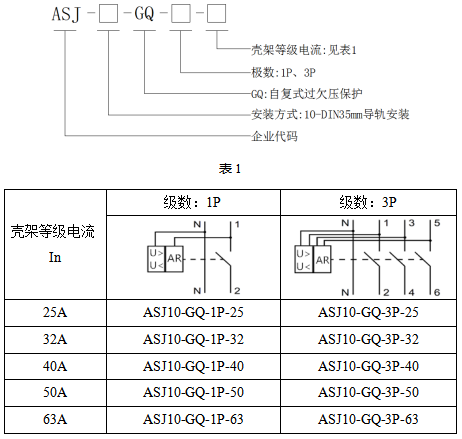

型號規格：

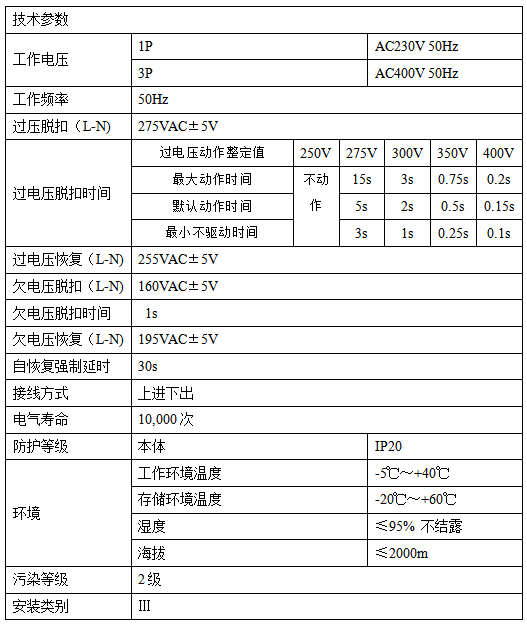

技術參數
應用組網
安裝方式：

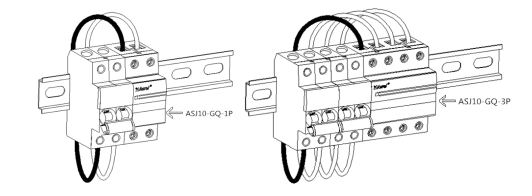

ASJ采用導軌安裝，直接安裝在35mmDIN導軌上，產品安裝接線示意圖如圖所示：
螺絲尺寸：M6；額定扭矩：3.5Nm；極限扭矩：5.6Nm；銅線：1～30mm2的硬線/1～25mm2的軟線（或箍線端子）。
操作說明：
ASJ顯示狀態說明如下表所示：
外形安裝

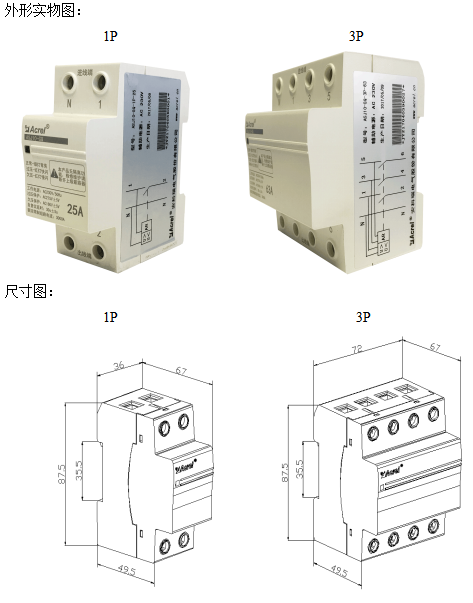

自復式過欠壓保護器產品外形結構及尺寸下圖所示。：
安裝方式：：
ASJ采用導軌安裝，直接安裝在35mmDIN導軌上，產品安裝接線示意圖如圖所示：
螺絲尺寸：M6；額定扭矩：3.5Nm；極限扭矩：5.6Nm；銅線：1～30mm2的硬線/1～25mm2的軟線（或箍線端子）。
操作說明：：
ASJ顯示狀態說明如下表所示：

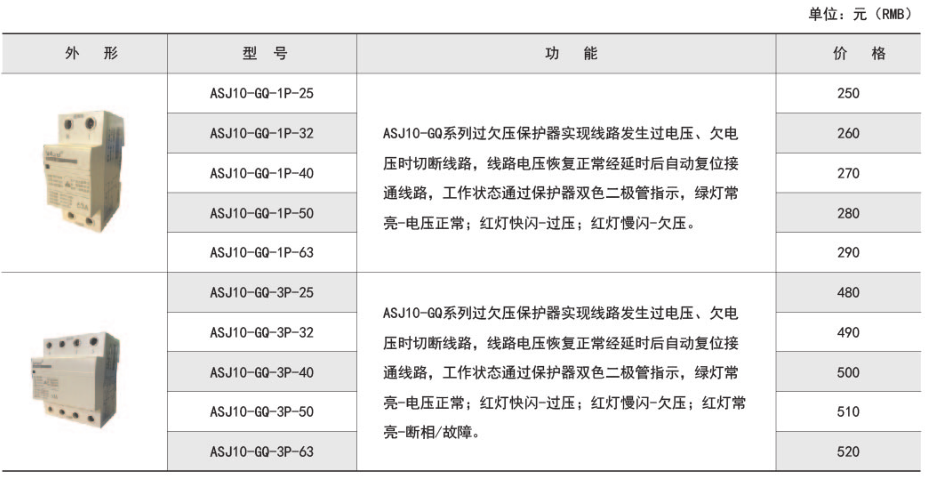

產品報價
