ANHF諧波濾波器
電能質量監測與治理系列
產品簡介
功能：
該系列諧波濾波器是一個無源系列的連接低通濾波的電感電容系統，用于消除由三相全波變頻負載產生的特有的5、7、11次等低頻諧波，它不需要單個調節或按不同的諧波源進行移相。
應用范圍：
適用于三相電子設備諸如可調速的交直流電機驅動器、焊接機、電池充電器、不間斷電源(UPS)、感應加熱設備、伺服驅動器和其他電子設備。
訂貨范例：
具體型號：ANHF015A4SC
技術要求：適配功率15KW，額定電流40A，電壓380V~440V
濾波效果：A 檔 ≤ 10%
電抗器材質：銅
技術參數
工作電壓 | AC：220V-690V | |
工作電流 | 20A-660A | |
工作頻率 | 50/60HZ | |
交流脈沖電壓 | 能維持承受±2500V的交流脈沖電壓 | |
絕緣等級 | class F,H | |
電流總諧波失真率 | ≤ 10%（A檔），≤ 16%（B檔） | |
電壓總諧波失真率 | ≤5% | |
使用環境 | -10~+45℃額定值不會降低， 在45℃-55℃以內，每升高1℃，額定輸出電流降低2% | |
防護等級 | IP00-IP22 | |
最大電流 | 1.5倍額定電流，持續60s | |
嗓音 | ≤65dB（風冷散熱） | |
溫升 | ≤70K | |
抗電強度 | 鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿（工廠測試） | |
絕緣電阻 | 1000VDC絕緣電阻≥100ΩA | |
海拔高度 | ≤2000米 | |
外部環境 | 工作溫度 | -25℃~+45℃， |
相對濕度 | ≤90% | |
工作環境 | 無有害氣體、易燃易爆物品，良好的通風條件，如裝在柜內，應裝通風設備 | |

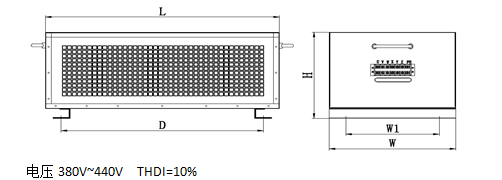

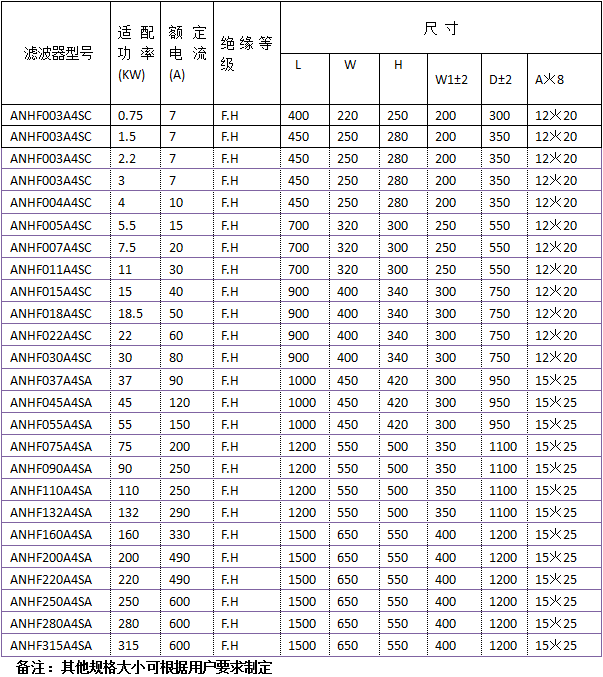

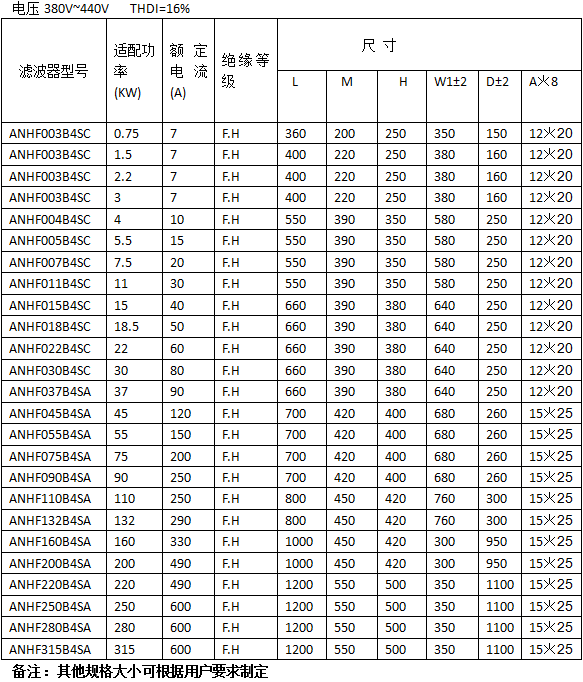

外形安裝
